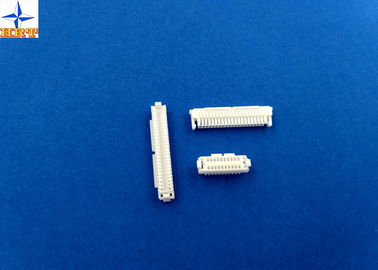

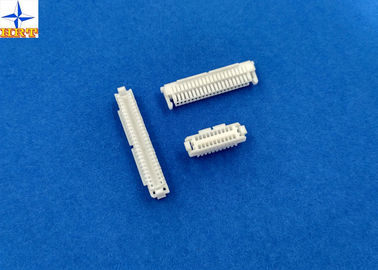

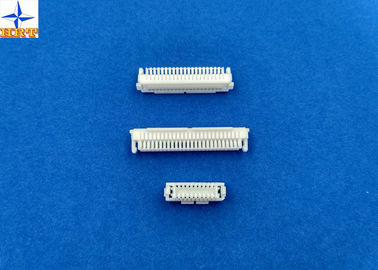

| Lugar de origem: | Dongguan, China (continente) |
| Marca: | HRT |
| Certificação: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Número do modelo: | A1002HA-2XNP |
| Quantidade de ordem mínima: | 5000 pcs |
|---|---|
| Preço: | negotiated |
| Detalhes da embalagem: | Carretel, tubo (tubulação), fita, saco ou como necessário. |
| Tempo de entrega: | 5 a 8 dias de trabalho após o pagamento verificado |
| Termos de pagamento: | TT, Western Union, Paypal, L/C |
| Habilidade da fonte: | 28 milhão PCes pelo mês |
| Categoria: | Alojamento do fio | Terminal apropriado: | A1002T |
|---|---|---|---|
| Material: | Nylon66 UL94V-0 | Escala do fio: | AWG26# a 28# |
| Gênero: | Fêmea | Circuito: | 20 ou 30 ou 40 ou 50 posições |
| Destacar: | Conectores da placa de circuito impresso,Os conectores do PWB prendem para embarcar,Conectores do estilo do friso Nylon66 |
||
1, detalhes da especificação de produto
| Informação básica do tamanho | |||
| Cor | Branco | ||
| Passo | 1.0mm | ||
| Abrigando o material | Nylon66 UL94V-0 | ||
| Aplicação | sinal, fio embarcar | ||
| Diâmetro da isolação do fio | máximo de 0.80mm. | ||
| Materiais terminais | Material de bronze, revestimento estanhado | ||
| Pacote terminal | 15K PCes/carretel | ||
| Terminal apropriado | A1002-T | ||
| Método de processamento do terminal | E-carimbo antes do estanhado ou ouro-flash | ||
| Propriedades elétricas | |||
| Avaliação atual | 1A C.A., C.C. | ||
| Avaliação da tensão | 50V C.A., C.C. | ||
| Resistência de contato | 30mΩ máximo | ||
| Resistência de isolação | minuto 100mΩ | ||
| Tensão de suporte | 500V AC/minute | ||
| Propriedades mecânicas | |||
| Variação da temperatura | -25℃ ao ℃ 85 | ||
| Força terminal da inserção | 0.50kgf (máximo) | ||
| Terminal/abrigo da força da retenção | 0.50kgf (mínimo) | ||
| Pin Retention Force | 0.50kgf (mínimo) | ||
| A outra informação por favor amavelmente para verificar a seguinte imagem. | |||
2, introdução para este produtos da série
Observação por favor amável que o produto da série A1002, se você pode comprar este produto como um grupo, o preço será reasonale e favorável mesmos.
1, terminais: A1002T (flash estanhado ou ouro-flash)
2, alojamento: Versão nova de A1002H-NP & de A1002HA-2XNP & de A1002HA-2XNP
3, desenho de planejamento relevante e relatório de teste
O acessório seguinte é arquivo detalhado para sua referência, ele do produto será útil a você.
Desenho da dimensão
Relatório de testes
3. Avaliações & fios aplicáveis
| Artigo | Padrão | ||
| Tensão avaliado (máximo) | 50V AC/DC | Isolação O.D. 0.80mm (máximo) | |
| Fios atuais (máximo) e aplicáveis avaliados | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Variação da temperatura ambiental | -25℃ ~ +85℃* | ||
*: Incluindo a elevação terminal da temperatura
4. Desempenho elétrico
| Descrição do teste | Procedimento | Exigência | |
| 4-1 |
Resistência de contato
|
Conectores do companheiro, medida pelo circuito seco, 20mV máximo, 10mA. (Baseado em JIS C5402 5,4) | 20mΩ (máximo) |
| 4-2 | Resistência de isolação | Os conectores do companheiro, aplicam C.C. 500V entre o terminal ou a terra adjacente. (Baseado no método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 100MΩ (mínimo) |
| 4-3 | Tensão de suporte dielétrica | Os conectores do companheiro, aplicam C.A. 250V (rms) para 1 minuto entre o terminal ou a terra adjacente. (Baseado no método 301 de JIS C5402 5.1/MIL-STD-202) | Nenhuma divisão. |
| 4-4 | Contacte a resistência na parcela frisada | Frise o fio aplicável sobre ao terminal, medida pelo circuito seco, 20mV (máximo). , 10mA. | 5mΩ (máximo) |
5. Desempenho mecânico
| Descrição do teste | Procedimento | Exigência | ||
| 5-1 | Força da inserção & da retirada do atuador | Introduza e retire conectores na taxa da velocidade de 25±3mm/minuto. | Consulte para paragrafar 7 | |
| 5-2 | Frisar retira a força | Fixe o terminal frisado, aplique axial retiram a força no fio no rato da velocidade de 25±3mm/minuto. (Baseado em JIS C5402 6,8) | AWG#28 | 1.0kgf (minuto) |
| AWG#30 | 0.8kgf (minuto) | |||
| AWG#32 | 0.5kgf (minuto) | |||
| 5-3 | Força terminal da inserção. | Introduza o terminal frisado no alojamento. | 0.50kgf (máximo) | |
| 5-4 | Terminal/abrigo da força da retenção. | Aplique axial retiram a força na taxa da velocidade de 25±3mm/minuto no terminal montado no alojamento. | 0.50kgf (mínimo) | |
| 5-5 | Pin Retention Force | Aplique a força de impulso axial na taxa da velocidade de 25±3mm/minuto | 0.50kgf (mínimo) | |
| 5-6 | Durabilidade | Quando acoplado até 50 ciclos repetidamente pela taxa do ciclo 10 pelo minuto. | Resistência de contato 40mΩ (máximo) | |
| 5-7 | Vibração |
Amplitude: 1.5mm P-P Tempo da varredura: 10-55-10 hertz em 1 duração minuto: 2 horas em machados de cada X.Y.Z. (Baseado MIL-STD-202 no método 201A) |
Aparência nenhum dano. Resistência de contato 40mΩ (máximo) Descontinuidade 1 μsec. (Máximo) |
|
| 5-8 | Choque físico | ² 490m/s {50G}, 3 cursos em machados de cada X.Y.Z. (Baseado no método 213B Cond de JIS C0041/MIL-STD-202. A) | ||
4, nossa mostra da família de produto
Por favor amavelmente para olhar a imagem seguinte, você pode conhecer nossa gama de produtos por uma forma facil. Nosso produto principal é alojamento do fio, fio para embarcar o connectoor, fio ao conector do fio, placa-em conectores, em conectores de FPC/FFC e em mais. Nós igualmente podemos controlar a taxa defeituosa em um baixo valor, assim que nossas peças são aceitadas pelo famouse e pela empresa internacional como TPV, LeTV, Emerson, Amphenol Corporaçõ, Skyworth, LuXshare, BYD etc. E todos os produtos são habilitados pelo ALCANCE, UL, RoHS. A fim proteger o evironment, algumas peças são halogênio livre.
