| Lugar de origem: | Dongguan, China (continente) |
| Marca: | HRT |
| Certificação: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Número do modelo: | A2015H-NP |
| Quantidade de ordem mínima: | 5000 pcs |
|---|---|
| Preço: | negotiated |
| Detalhes da embalagem: | Saco com caixa exterior |
| Tempo de entrega: | 5 a 8 dias de trabalho após o pagamento verificado |
| Termos de pagamento: | TT, Western Union, Paypal, L/C |
| Habilidade da fonte: | 500 PCes de k pelo mês |
| cor: | Black | Densidade: | 2.00mm |
|---|---|---|---|
| Material: | PBT66 | Escala do fio: | Calibre de diâmetro de fios 26# a 30# |
| Inflamabilidade: | UL94v-0 | Fileira não.: | Único |
| Realçar: | Fio do conector a embarcar,Placa para prender conectores |
||

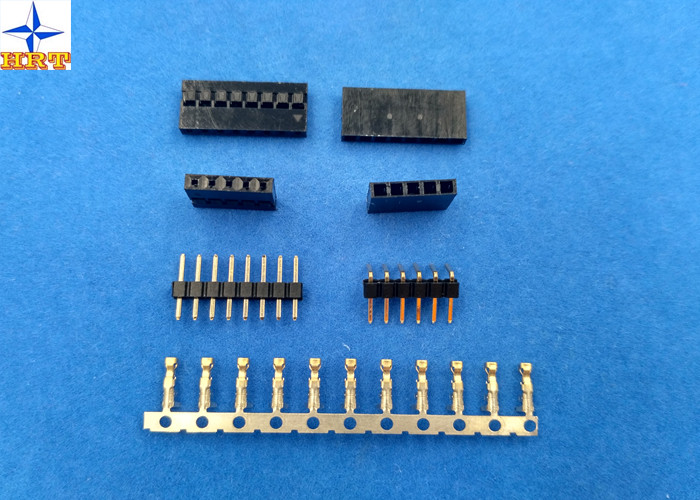

1, a especificação do produto
| Informação básica do tamanho | |||
| Terminais apropriados | Série de A2015T | ||
| Encabeçamento apropriado do pino | Encabeçamento do pino da série A2015 | ||
| Fechamento de acoplamento a parte | sem | ||
| Método da terminação do fio | friso | ||
| Circuitos | 2 a 25 pinos | ||
| Diâmetro da isolação do fio | máximo de 1.30mm. | ||
| Lado da montagem | padrão a bordo | ||
| Terminais materiais | bronze de fósforo; revestimento do ouro-flash | ||
| Propriedades elétricas | |||
| Avaliação atual | 2A C.A., C.C. | ||
| Avaliação da tensão | 250V C.A., C.C. | ||
| Resistência de contato | 20mΩ máximo | ||
| Resistência de isolação | minuto 1000mΩ | ||
| Tensão de suporte | 1000V AC/minute | ||
| Propriedades mecânicas | |||
| Variação da temperatura de funcionamento | -25℃ ao ℃ 85 | ||
| A outra da informação verificação amável por favor a seguinte imagem. | |||
2, desenho relacionado e relatório
Desenhos:
Relatório:
Desempenho mecânico
| Teste a descrição | Procedimento | Exigência | ||
| 5-1 | Força da inserção & da retirada do atuador | Introduza e retire conectores na taxa da velocidade de 25±3mm/minuto. | Refira o parágrafo 7 | |
| 5-2 | Frisar retira a força | Fixe o terminal frisado, aplique axial retiram a força no fio no rato da velocidade de 25±3mm/minuto. (Baseado em JIS C5402 6,8) | AWG#26 | 2.0kgf (minuto) |
| AWG#28 | 1.0kgf (minuto) | |||
| AWG#30 | 0.8kgf (minuto) | |||
| 5-3 | Força terminal da inserção. | Introduza o terminal frisado no alojamento. | 1.00kgf (máximo) | |
| 5-4 | Força da retenção do terminal/alojamento. | Aplique axial retiram a força na taxa da velocidade de 25±3mm/minuto no terminal montado no alojamento. | 1.00kgf (mínimo) | |
| 5-5 | Força da retenção do Pin | Aplique a força de impulso axial na taxa da velocidade de 25±3mm/minuto | 1.00kgf (mínimo) | |
| 5-6 | Durabilidade | Quando acoplado até 50 ciclos repetidamente pela taxa do ciclo 10 pelo minuto. | Resistência de contato 40mΩ (máximo) | |
| 5-7 | Vibração | Amplitude: 1.5mm P-P | Aparência nenhum dano. | |
| 5-8 | Choque físico | o ² 490m/s {50G}, 3 cursos em cada X.Y.Z axes. (Baseado no método 213B Cond de JIS C0041/MIL-STD-202. A) | ||
3, mostra principal do produto
Este produto é desenvolvido para PDP, LCD, ou o equipamento pequeno da eletrônica. Porque nós podemos controlar a relação defeituosa sob um baixo valor, assim que as nossas peças são confiados pelo famouse e pela empresa internacional como TPV, LeTV, Emerson, Amphenol Corporaçõ, Skyworth, LuXshare etc. E todo o produto é aprovado pelo ALCANCE, UL, RoHS. O BTW, algumas peças é halogênio livre a fim proteger o evironment. A imagem unida é nosso programa demonstrativo mian do produto, por favor verificação amável ele, talvez você pode encontrar a parte que direita você precisa.
4, nossos serviços
1.Quality é vida, nós estabelece nosso tipo ponto por ponto (de alta qualidade).
preço 2.Competitive.
pacote 3.Attractive.
entrega 4.Fast.
serviço da após-venda 5.Excellent.
6.Feel livram para juntar-se a nossa equipe e para estabelecer o relacionamento comercial entre nós.
7.Welcome ao inquérito nós e enviam-lhe nosso catálogo para conhecer o que nós temos.
