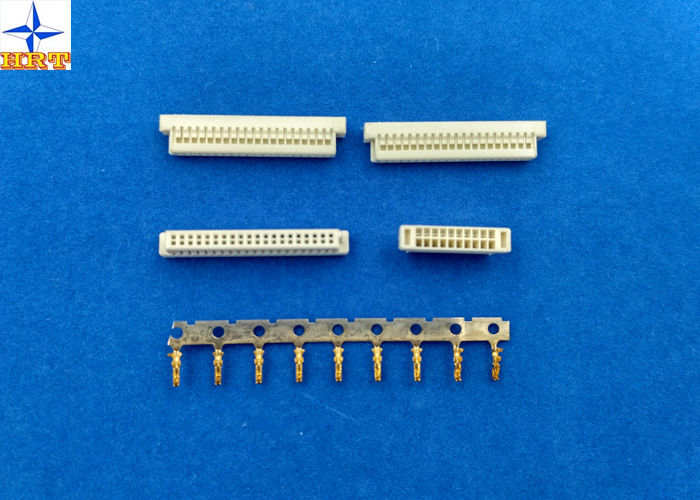

fio duplo do alojamento do fio da fileira do passo de 1.0mm para embarcar o conector para o equivalente dos ÁS 88252

Casa Produtos Fio para embarcar conectores

fio duplo do alojamento do fio da fileira do passo de 1.0mm para embarcar o conector para o equivalente dos ÁS 88252

1.0mm pitch dual row wire housing wire to board connector for ACES 88252 equivalent

Detalhes do produto:

Lugar de origem:	Dongguan, China (continente)
Marca:	HRT
Certificação:	ISO9001/ ISO14001/UL/RoHS/REACH
Número do modelo:	A1004H-2XNP

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5000 pcs
Preço:	USD0.001 to 1.0 per pcs
Detalhes da embalagem:	saco com a caixa de papel da parte externa
Tempo de entrega:	5 a 8 dias de trabalho após o pagamento verificado
Termos de pagamento:	TT, Western Union, Paypal, L/C
Habilidade da fonte:	28 milhão PCes pelo mês

contacto

Descrição de produto detalhada

cor:	branco	Densidade:	1.00mm
Material:	Nylon46 UL94V-0	Escala do fio:	AWG28# a 32#
Sexo:	Fêmea
Realçar:	Fio do conector a embarcar , Placa para prender conectores

1, a especificação do produto que inclui propriedades básicas da informação do tamanho, as elétricas e as mecânicas.

Informação básica do tamanho
Circuitos		20pins/30pins/40pins
Passo		1.0mm
Material		Nylon46 UL94V-o
Terminais apropriados		Terminal da série A1004
Diâmetro da isolação do fio		máximo de 0.80mm.

Propriedades elétricas
Avaliação atual:		1A C.A., C.C.
Avaliação da tensão		50V C.A., C.C.
Resistência de contato:		20mΩ máximo
Resistência de isolação:		minuto 100mΩ
Tensão de suporte:		500V AC/minute

Propriedades mecânicas
Variação da temperatura		-25℃ ao ℃ 85
A outra da informação verificação amável por favor a seguinte imagem.

2, desenho relacionado e relatório

O desenho abaixo pode ser uma boa referência para você, verificação amável os dados de testes para escolher por favor nosso direito do produto.

5. Desempenho mecânico

Teste a descrição		Procedimento	Exigência
5-1	Força da inserção & da retirada do atuador	Introduza e retire conectores na taxa da velocidade de 25±3mm/minuto.	Refira o parágrafo 7
5-2	Frisar retira a força	Fixe o terminal frisado, aplique axial retiram a força no fio no rato da velocidade de 25±3mm/minuto. (Baseado em JIS C5402 6,8)	AWG#28	1.6kgf (minuto)
			AWG#30	0.8kgf (minuto)
			AWG#32	0.5kgf (minuto)
5-3	Força terminal da inserção.	Introduza o terminal frisado no alojamento.	0.50kgf (máximo)
5-4	Força da retenção do terminal/alojamento.	Aplique axial retiram a força na taxa da velocidade de 25±3mm/minuto no terminal montado no alojamento.	0.50kgf (mínimo)
5-5	Força da retenção do Pin	Aplique a força de impulso axial na taxa da velocidade de 25±3mm/minuto	0.50kgf (mínimo)
5-6	Durabilidade	Quando acoplado até 50 ciclos repetidamente pela taxa do ciclo 10 pelo minuto.	Resistência de contato 40mΩ (máximo)
5-7	Vibração	Amplitude: 1.5mm P-P Tempo da varredura: 10-55-10 hertz em 1 duração minuto: 2 horas em cada X.Y.Z axes. (Baseado MIL-STD-202 no método 201A)	Aparência nenhum dano. Resistência de contato 40mΩ (máximo) Descontinuidade 1 μsec. (Máximo)
5-8	Choque físico	o ² 490m/s {50G}, 3 cursos em cada X.Y.Z axes. (Baseado no método 213B Cond de JIS C0041/MIL-STD-202. A)

6. Desempenho ambiental e outro

Teste a descrição		Procedimento	Exigência
6-1	Elevação da temperatura	Carga atual avaliado levando. (Baseado em UL 498)	30℃ (máximo)
6-2	Resistência térmica	85±2℃, 96 horas (baseadas no método 108A Cond de JIS C0021/MIL-STD-202. A)	Aparência nenhum dano. Resistência de contato 40mΩ (máximo)
6-3	Resistência fria	-25±3℃, 96 horas (baseadas em JIS C0020)
6-4	Umidade	Temperatura: 40±2℃ Humidade relativa: 90~95% Duração: 96 horas (Baseado no método 103B Cond de JIS C0022/MIL-STD-202. B)	Aparência nenhum dano. Resistência de contato 40mΩ (máximo) Resistência de isolação 10MΩ (mínima) A tensão de suporte dielétrica deve encontrar 4-3
6-5	Ciclismo da temperatura	5 ciclos de: a) -55℃ 30 minutos b) +85℃ 30 minutos (Baseado em JIS C0025)	Aparência nenhum dano. Resistência de contato 40mΩ (máximo)
6-6	Pulverizador de sal	Estanhado 12 horas/24 horas folheados a ouro da exposição a um pulverizador de sal da solução de 5±1% em 35±2℃. (Baseado no método 101C Cond de JIS C0023/MIL-STD-202. B)
6-7	Gás do SO2	24 horas de exposição a 50±5ppm. Gás do SO2 em 40±2℃.
6-8	Gás NH3	uma exposição de 40 minutos ao gás NH3 que evapora da solução da amônia de 28%.

6-9

Solderability

Tempo de solda: segundo 5±0.5.

Temperatura da solda: 245±5℃

A solda que molha 95% da área imergida deve não mostrar nenhum vácuo, furos de pino

6-10

Resistência ao calor de solda

Ao reflowing

Refira o parágrafo 8

Solde o método do ferro

Tempo de solda: segundo 5±0.5.

Temperatura da solda: 370℃ ~ 400℃

Aparência nenhum dano.

7. Força da inserção/retirada do atuador

[Unidade: kgf]

Circuitos	Na inicial
Circuitos	Inserção (máximo)	Retirada (mínima)
Único	0,20	0,04
2X10	2,50	0,50
2X15	3,75	0,75
2X20	5,00	1,00

3, aplicação fied dos estes produto

Este produto é amplamente utilizado no aparelho eletrodoméstico, computador, dispositivo de comunicação. Porque nosso produto tem a qualidade muito elevada, é aceitado pelo fabricante do famouse como Huawei, Skyworth, BYD etc. E os todos são habilitados pelo ALCANCE, UL, RoHs. A fim proteger o evironment, algumas peças são halogênio livre.

4, nós podemos oferecer a expedição múltipla, segura e rápida para você!

Nós temos a cooperação muito boa com a empresa de entrega do famouse do mundo, e a lata oferece-nos o bom serviço e o preço favorável. É certo que cada negócio entre nós estará rápido e feliz. Escolha-nos! Deixe-nos conectar o mundo realístico e eletrônico.
