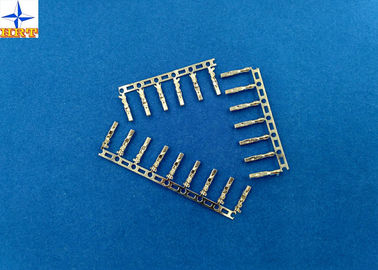

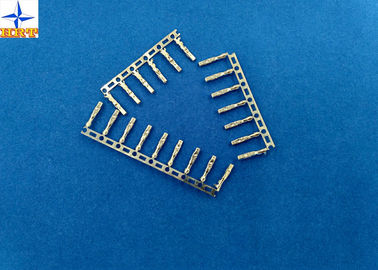

Frise conectores chapeados lata do bronze de fósforo dos terminais do conector do fio para AWG30# a 26#

Frise conectores chapeados lata do bronze de fósforo dos terminais do conector do fio para AWG30# a 26#

    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
  • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#

    Detalhes do produto:

    Lugar de origem: Dongguan, China (continente)
    Marca: HRT
    Certificação: ISO9001/ ISO14001/UL/RoHS/REACH
    Número do modelo: A2001-TPE

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 50K PCS
    Preço: Negotiated
    Detalhes da embalagem: a bandeja de papel com para fora encaderna
    Tempo de entrega: 5 a 8 dias de trabalho após o pagamento verificado
    Termos de pagamento: TT, Western Union, Paypal, L/C
    Habilidade da fonte: 100 milhão PCes pelo mês
    Entre em contacto agora
    Descrição de produto detalhada
    Densidade: 2.0mm Escala do fio: AWG#30 - #26
    Material: Fósforo Bronzne Acabamento: estanhado ou ouro-flash
    Tipo de conector: terminal do connnector do fio Isolação O.D: 1.30mm (máximo)



    1, a especificação do produto que inclui propriedades básicas da informação do tamanho, as elétricas e as mecânicas.

    Informação básica do tamanho
    Estilo da relação da terminação friso ou compressão
    Métodos de processamento E-carimbo antes do estanhado ou ouro-flash
    Isolação O.D. 1.30mm (máximo)
    Número da peça. A2001-TPE ou A2001-GPE
    Conector acoplado Série de A2001H/HB ou série de A2009H
    Aplicação Sinal, fio embarcar o tipo

    Propriedades elétricas
    Avaliação atual 2 UMA C.A., C.C.
    Avaliação da tensão 100V C.A., C.C.
    Resistência de contato 10mΩ máximo
    Resistência de isolação Minuto de 1000 MΩ
    Tensão de suporte 800V AC/minute

    Propriedades mecânicas
    Variação da temperatura -25℃ ao ℃ 85
    A outra da informação verificação amável por favor a seguinte imagem.






    2, desenho relacionado e relatório

    As seguintes imagens são desenho de engenharia e o relatório de testes para sua referência, deseja que estes podem o ajudar a comprar as partes ideais e direitas de nós. Obrigado!

    Frise conectores chapeados lata do bronze de fósforo dos terminais do conector do fio para AWG30# a 26#

    3. Avaliações & fios aplicáveis



    Artigo Padrão
    Tensão avaliado (máximo) 100V AC/DC Isolação O.D. 1.50mm (máximo)
    Fios atuais (máximo) e aplicáveis avaliados AWG#24 2.0A AC/DC
    AWG#26 1.5A AC/DC
    AWG#28 1.0A AC/DC
    AWG#30 0.5A AC/DC
    Variação da temperatura ambiental -25℃ ~ +85℃*

    *: Incluindo a elevação terminal da temperatura





    4. Desempenho bonde



    Teste a descrição Procedimento Exigência
    4-1



    Resistência de contato



    Acople os conectores, medida pelo circuito seco, 20mV máximo, 10mA. (Baseado em JIS C5402 5,4) 10mΩ (máximo)
    4-2 Resistência de isolação Acople conectores, aplique C.C. 500V entre o terminal ou a terra adjacente. (Baseado no método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) 1000MΩ (mínimo)
    4-3 Tensão de suporte dielétrica Acople conectores, aplique C.A. 800V (rms) para 1 minuto entre o terminal ou a terra adjacente. (Baseado no método 301 de JIS C5402 5.1/MIL-STD-202) Nenhuma divisão.
    4-4 Resistência de contato na parcela frisada Frise o fio aplicável sobre ao terminal, medida pelo circuito seco, 20mV (máximo). , 10mA. 5mΩ (máximo)







    3, FAQ


    Q: Você permite o projeto múltiplo pela instalação?
    A: Yes.We aceitam o serviço de OEM/ODM e permitem o projeto múltiplo pela instalação.

    Q: Quanto tempo o transporte toma?
    A: Depende do lugar e da quantidade do destino. Na maioria de país desenvolvido, a entrega por Fed x/UPS/DHL é normalmente 2-3 dias (com exclusão dos fins de semana).

    Q: Como os bens são empacotados?
    A: Geralmente nos maus do PE, no tubo, tubulação e com a caixa exterior da caixa.



    4, nós podemos oferecer a expedição múltipla, segura e rápida para você!

    Nós temos a cooperação muito boa com a empresa de entrega do famouse do mundo, e a lata oferece-nos o bom serviço e o preço favorável. É certo que cada negócio entre nós estará rápido e feliz. Escolha-nos! Deixe-nos conectar o mundo realístico e eletrônico.
