Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | A1501-TPE | Densidade: | 1.50mm |
---|---|---|---|
Acabamento: | estanhado | Material: | TER: Fósforo Bronzne |
Isolação O.D,: | 1.15mm (máximo) | Avaliação da protecção contra incêndios: | UL 94V-0 |
usado em: | Alojamento da série A1501 | Escala do fio: | AWG#22--#28 |
Realçar: | conectores do fio do friso,Terminal do friso do conector |
Descrição:

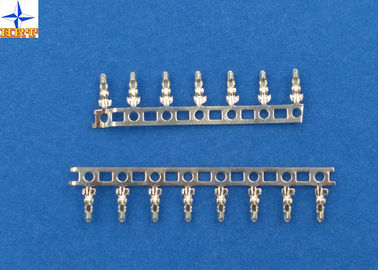

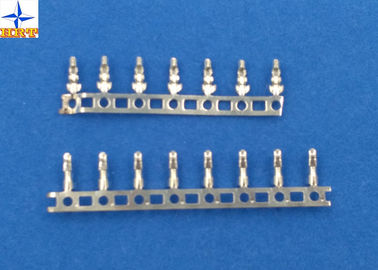

1. Os terminais da série A1501 são carimbados pelo bronze de fósforo, E-carimbar beforeTin-chapeado, estanharam-nos que chamamos A1501-TPe, quantidade de embalagem mínima são 20,000pcs/Reel. A capacidade de produção diária é 300 a 400 KPCS.
2. Escala do fio dos terminais: Calibre de diâmetro de fios #22--#28insulation OD is0.90mm (máximo).

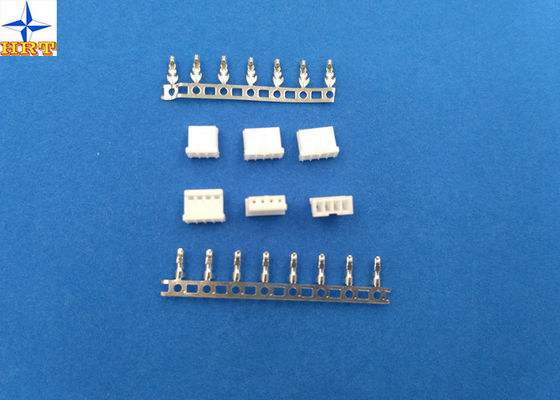

3. terminal da série A1501 usado no alojamento de A 1501series
Força da inserção/retirada do atuador:
Teste a descrição | Procedimento | Exigência |
Resistência de contato |
Acople os conectores, medida pelo circuito seco, 20mV máximo, 10mA. (Baseado em JIS C5402 5,4) | 20mΩ (máximo) |
Resistência de isolação | Acople conectores, aplique umaC.C.de 500Ventreo terminal ou a terraadjacente. (Baseado no método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (mínimos) |
Tensão de suporte dielétrica | Acople conectores, aplique C.A. 800V (rms) para 1 minuto entre o terminal ou a terra adjacente. (Baseado no método 301 de JIS C5402 5.1/MIL-STD-202)) | Nenhuma divisão. |
Resistência de contato na parcela frisada | Frise o fio aplicável sobre ao terminal, medida pelo circuito seco, 20mV (máximo). , 10mA. | 5mΩ (máximo) |
Bonde:
Corrente avaliada | máximo de 3A AC/DC |
Tensão avaliada | 350V AC/DC |
Tensão de Withstand | 500V AC/minute |
Resistência de isolação | Minuto 1000MΩ |
Resistência de contato | 20MΩ máximo |
Temperatura de funcionamento | -25 - 85°C |
Tiragem:
Qualidade:
O metal Co. eletrônico de Plastic& do xinpei do mundo, Ltd.to fornece clientes a responsabilidade do serviço da eficiência elevada, forja adiante, a perseguição dos endess
Exceto o chapeamento, do trabalho feito com ferramentas do projeto, carimbando, modelação por injeção, monte, teste, embalando. Todo o
a etapa está fazendo por nos. Assim nós podemos controlar a qualidade.
1. Fabricado sob controles restritos.
2. 9001:2008 do ISO
3. Certificação do UL
4. Alcance Cetitifaction
5. Conformidade de RoHS
6. OEM para o PULSO
7. Política ambiental ativa
8. Cada 3times testado módulo (não apenas grupo testado)
