Detalhes do produto:
Condições de Pagamento e Envio:
|
| cor: | branco | Densidade: | 1.20mm |
|---|---|---|---|
| Material: | PA66 UL94V-0; LCP UL94V-0 (HF) | Escala do fio: | AWG28# a 32# |
| Classe da protecção ambiental: | Halogênio livre (HF) | ||
| Realçar: | Conectores masculinos do encabeçamento,conector de pino 6 |
||

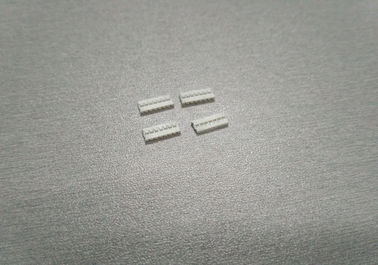

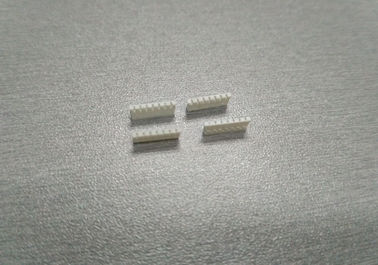

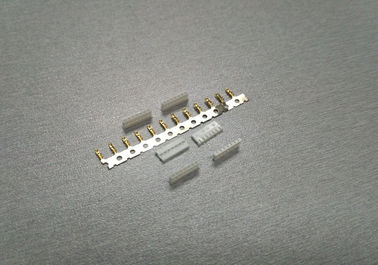

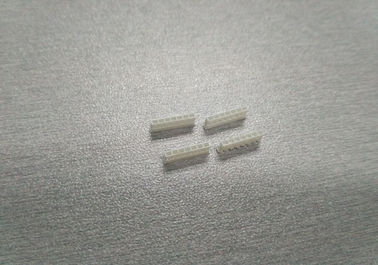

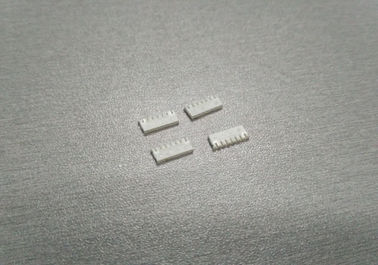

Placa terminal folheado a ouro para embarcar o alojamento do passo 1.0mm do conector com materiais PA66
1, a especificação do produto que inclui propriedades básicas da informação do tamanho, as elétricas e as mecânicas.
1. Informação básica:
Cor: Branco
Passo: 1.20mm
Circuitos: 2 a 8 posições
No. da fileira: Único
Isolação OD: 0.80mm
Tipo de empacotamento: Saco
Escala do fio: AWG32# a 28#
Material de isolação: LCP, UL94V-0; PA66, UL94V-0
Peças combinadas: Bolacha da série A1201
Aplicação: Sinal, fio embarcar
Materiais terminais: Bronze de fósforo
Terminal do revestimento: tipo do Ouro-flash
Pacote terminal: 20K PCes/carretel
Método de processamento terminal: E-carimbo antes do estanhado
2. Característica elétrica:
Avaliação atual: 1A C.A., C.C.
Avaliação da tensão: 125V C.A., C.C.
Resistência de contato: 20mΩ
Resistência de isolação: 100mΩ
Tensão de suporte: 500V AC/minute
3. Característica mecânica:
Variação da temperatura: -25 - 85°C
Força terminal da inserção: 1.50kgf (máximo)
Força da retenção do terminal/alojamento: 0.40kgf (minuto)
Força da retenção do Pin: 0.50kgf (minuto)
2, desenho relacionado e relatório
Desenho do produto
Relatório de testes
|
Este documento é a propriedade da empresa de Xin Pei e entregada na condição expressa que não deve ser divulgada, reproduzida ou usada, inteira ou parcialmente, para a fabricação ou a venda por qualquer um a não ser a empresa de Xin Pei. Sem seu acordo prévio, e aquele é concedido não certo para divulgar ou usar toda a informação neste documento. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. espaço Esta especificação cobre as exigências para um desempenho de produto do fio do passo de 1.20mm embarcar série dos conectores.
2. Construção, dimensões, material & chapeamento Veja os desenhos unidos
3. Avaliações & fios aplicáveis
*: Incluindo a elevação terminal da temperatura
4. Desempenho bonde
5. Desempenho mecânico
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. Desempenho ambiental e outro
7. Força da inserção/retirada do atuador [Unidade: kgf]
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3, FAQ
Q1: São você fabricante ou a empresa comercial?
A: Nós somos um fabricante com 12 anos de empresa de manufatura profissional da experiência que se especializa na produção, na investigação e desenvolvimento, nas vendas da variedade de conectores eletrônicos, nos terminais, na bolacha etc.
Q2: Como controlar a qualidade de seus produtos?
A: A qualidade é vida de nossa empresa. O controle do pessoal do QC cada procedimento conforme o programa ISO9001. Todos peça are100% testado antes de enviar.
Q3: Como posso eu obter a amostra?
A: A amostra é para livre, mas a taxa de transporte beared por clientes.
Q4: Que seus produtos são aplicados?
A: Nossos produtos são aplicados ao uso automotivo, ao equipamento do conmmunication, ao uso industrial, ao aparelho eletrodoméstico, à eletrônica, etc.
4, nossa escala da aplicação do produto
Por favor verifique amavelmente a imagem abaixo, você pode conhecer nossos sócio e cliente principais diretamente. Você pode fazer a escolha sábia como eles. Nossos produtos são usados principalmente no fio para prender a conexão, o poder, dentro de algumas máquinas e alguns dispositivos, ou poder da placa do PWB. A propósito, todo este prodcut da série é cumprido com o ALCANCE, UL, srandard de RoHS. A fim proteger o furthur do evironment, algumas peças são halogênio livre.
maneira de 5, de entrega & de pagamento
Nós podemos oferecer a maneira múltipla da entrega para você, ele deixá-lo-emos receber em um curto período de tempo nossa parte. Além disso, os termos flexíveis do pagamento estão disponíveis para salvar as cargas de comissão ambas para nós.
Política do pagamento
| Valor total da ordem (moeda: USD) | Termos sugeridos do pagamento |
| Menos do que USD350 | União de Paypal ou de Wester |
| Entre USD350 e USD500 | Western Union, TT |
| Entre USD500 e USD5000 | TT |
| Sobre USD5000 | TT |
A taxa de comissão da letra de TT/PayPal/de crédito será compartilhada por nós junto.
