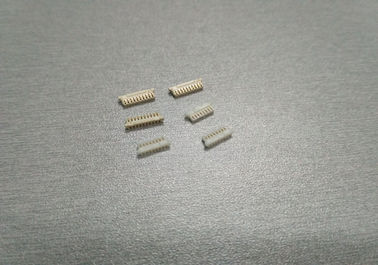

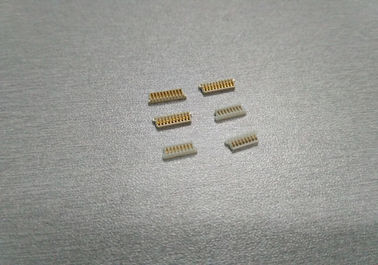

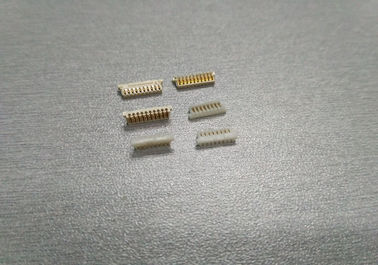

substituição do conector dos conectores JST SUR do deslocamento da isolação do passo de 0.8mm

1, especificação detalhada:

        1. informação básica:

• Cor: Creme
• No. da fileira: Único
• Circuitos: 2pin a 22pin
• Isolação O.D.: 0.39mm
• Peças combinadas: Bolacha de A0800series
• Material do Pin da bolacha: Bronze de fósforo ou estanhado
• Abas da solda: Bronze de fósforo ou estanhado
• Bolacha: corrente: Nylon 46 UL94V-0 (creme); Halogênio livre: LCP UL94V-0
• Tipo da montagem: Tipo destacável
  Estilo de IDC, tipo compacto, tipo do perfil baixo

        2. característica elétrica:

• Avaliação atual: 0.5A C.A., C.C. (AWG#30); 0.2A C.A., C.C. (AWG#36)
• Avaliação da tensão: 30V C.A., C.C.
• Resistência de contato: 20mΩ máximo
• Resistência de isolação: 100mΩ
• Tensão de suporte:  200V AC/minute

        3. característica mecânica:

• Variação da temperatura: - 25°C ~+85°C
• Força da retenção do terminal/alojamento: 0.25kgf (mínimo)
• Força da retenção do Pin: 0.25kgf (mínimo)

 2, desenho de engenharia relacionado e relatório de testes

A imagem unida é nosso desenho de engenharia padrão e relatório para sua referência, ajudá-lo-á a

conheça-o nossos característica do produto, a seguir pode escolher os modelos direitos.

                                                             Desenho simplificado da dimensão

                                                                                 Relatório de testes

4, campo da aplicação desta parte

A peça destas séries é ideal para a maioria do aparelho eletrodoméstico, computador, dispositivo de comunicação. Nós igualmente podemos controlar a taxa defeituosa em um baixo valor, assim que nossas peças são aceitadas pelo famouse e pela empresa internacional como TPV, LeTV, Emerson, Amphenol Corporaçõ, Skyworth, LuXshare, BYD etc. E todos os produtos são habilitados pelo ALCANCE, UL, RoHS. A fim proteger o evironment, algumas peças são halogênio livre.

5, expedição do múltiplo, a segura e a rápida

A vária maneira rápida da entrega pode ser oferecida por nós, a seguir você pode conseguir nossas peças testar muito em um curto período de tempo. E faz seu trabalho mais eficaz. Deixe-nos trabalham junto, conectam o mundo.
