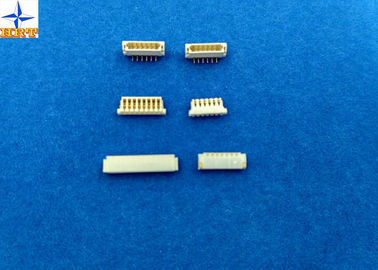

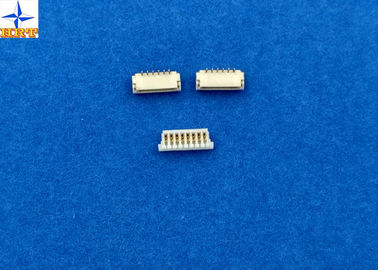

conector do conector SUR do deslocamento da isolação do passo de 0.8mm para AWG32#

conector do conector SUR do deslocamento da isolação do passo de 0.8mm para AWG32#

    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
  • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#

    Detalhes do produto:

    Lugar de origem: Dongguan, China (continente)
    Marca: HRT
    Certificação: ISO9001/ ISO14001/UL/RoHS/REACH
    Número do modelo: A0800HI

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 5000pcs
    Preço: negotiated
    Detalhes da embalagem: Carretel, tubo (tubulação), fita, saco ou como necessário
    Tempo de entrega: 5 a 8 dias de trabalho após o pagamento verificado
    Termos de pagamento: TT, Western Union, Paypal, L/C
    Habilidade da fonte: 28000K PCS pelo mês
    Entre em contacto agora
    Descrição de produto detalhada
    Categoria: Habitação Inflamabilidade: 94V-0
    Escala do fio: AWG32# & 36# Sexo: Receptáculo
    Aplicação: Sinal, Fio-à-Placa

    alojamentos do conector do deslocamento da isolação do passo de 0.8mm com material A0800 de LCP



    1, especificação detalhada:



            1. informação básica:

    • Cor: luz-amarelo
    • No. da fileira: único
    • Circuitos: 2pin a 22pin
    • Chapeado: Folheado a ouro
    • Isolação O.D.: 0.39mm
    • Peças combinadas: Bolacha da série A0800
    • Material do alojamento: LCP (halogênio livre); padrão PA46
    • Material dos contatos: bronze de fósforo/estanhado
    • Tipo da montagem: Montagem de superfície

            2. característica elétrica:

    • Avaliação atual: 0.5A C.A., C.C. (AWG#30); 0.2A C.A., C.C. (AWG#36)
    • Avaliação da tensão: 30V C.A., C.C.
    • Resistência de contato: 20mΩ máximo
    • Resistência de isolação: 100mΩ
    • Tensão de suporte:  200V AC/minute

            3. característica mecânica:

    • Variação da temperatura: - 25°C ~+85°C



                                Outros dados detalhados verificam por favor as imagens abaixo.

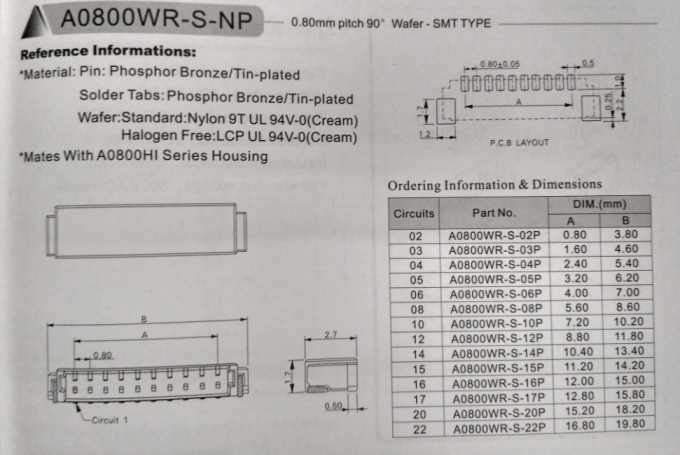

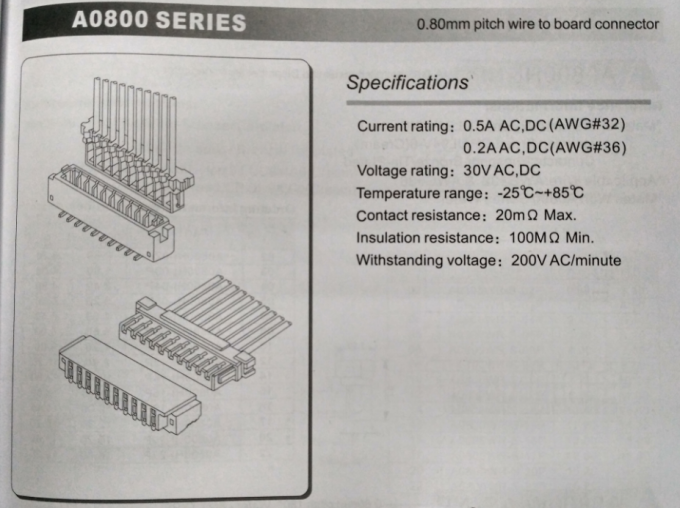

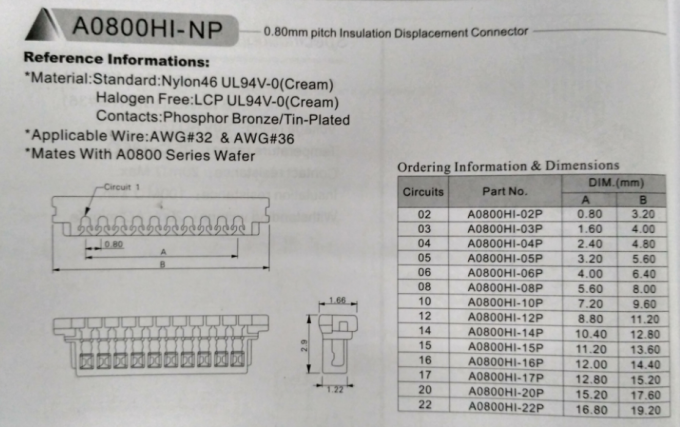

     2, desenho de engenharia relacionado e relatório de testes



    A imagem unida é nosso desenho de engenharia padrão e relatório para sua referência, ajudá-lo-á a

    conheça-o nossos característica do produto, a seguir pode escolher os modelos direitos.

    conector do conector SUR do deslocamento da isolação do passo de 0.8mm para AWG32#

    conector do conector SUR do deslocamento da isolação do passo de 0.8mm para AWG32#

    conector do conector SUR do deslocamento da isolação do passo de 0.8mm para AWG32#

    conector do conector SUR do deslocamento da isolação do passo de 0.8mm para AWG32#









    3. Avaliações & fios aplicáveis



    Artigo Padrão
    Tensão avaliado (máximo) 30V AC/DC Isolação O.D. 0.38mm (máximo)
    Fios atuais (máximo) e aplicáveis avaliados AWG#32 0.5A AC/DC
    Variação da temperatura ambiental -25℃ ~ +85℃

    *: Incluindo a elevação terminal da temperatura





    4. Desempenho bonde



    Teste a descrição Procedimento Exigência
    4-1



    Resistência de contato



    Acople os conectores, medida pelo circuito seco, 20mV máximo, 10mA. (Baseado em JIS C5402 5,4) 20mΩ (máximo)
    4-2 Resistência de isolação Acople conectores, aplique C.C. 500V entre o terminal ou a terra adjacente. (Baseado no método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) 100MΩ (mínimo)
    4-3 Tensão de suporte dielétrica Acople conectores, aplique C.A. 200V (rms) para 1 minuto entre o terminal ou a terra adjacente. (Baseado no método 301 de JIS C5402 5.1/MIL-STD-202) Nenhuma divisão.
    4-4 Resistência de contato na parcela frisada Frise o fio aplicável sobre ao terminal, medida pelo circuito seco, 20mV (máximo). , 10mA. 5mΩ (máximo)



    5. Desempenho mecânico



    Teste a descrição Procedimento Exigência
    5-1 Força da inserção & da retirada do atuador Introduza e retire conectores na taxa da velocidade de 25±3mm/minuto. Refira o parágrafo 7
    5-2 O fio retira a força Puxar a carga será aplicado a um fio paralelamente corretamente terminado e aos sentidos perpendiculares. A carga para puxar o fio fora do soquete ou para quebrar o fio será medida. Sentido paralelo Sentido perpendicular
    0,30 kgf (mínimos) 0,15 kgf (mínimos)
    5-3 Força da retenção do terminal/alojamento. Aplique axial retiram a força na taxa da velocidade de 25±3mm/minuto no terminal montado no alojamento. 0.25kgf (mínimo)
    5-4 Força da retenção do Pin Aplique a força de impulso axial na taxa da velocidade de 25±3mm/minuto 0.25kgf (mínimo)
    5-5 Durabilidade Quando acoplado até 50 ciclos repetidamente pela taxa do ciclo 10 pelo minuto. Resistência de contato 40mΩ (máximo)
    5-6 Vibração

    Amplitude: 1.5mm P-P

    Tempo da varredura: 10-55-10 hertz em 1 duração minuto: 2 horas em cada X.Y.Z axes.

    (Baseado MIL-STD-202 no método 201A)

    Aparência nenhum dano.

    Resistência de contato 40mΩ (máximo)

    Descontinuidade 1 μsec. (Máximo)

    5-7 Choque físico o ² 490m/s {50G}, 3 cursos em cada X.Y.Z axes. (Baseado no método 213B Cond de JIS C0041/MIL-STD-202. A)





    6. Desempenho ambiental e outro



    Teste a descrição Procedimento Exigência
    6-1 Elevação da temperatura Carga atual avaliado levando. (Baseado em UL 498) 30℃ (máximo)
    6-2 Resistência térmica 85±2℃, 96 horas (baseadas no método 108A Cond de JIS C0021/MIL-STD-202. A)

    Aparência nenhum dano.

    Resistência de contato 40mΩ (máximo)

    6-3 Resistência fria -25±3℃, 96 horas (baseadas em JIS C0020)
    6-4 Umidade

    Temperatura: 40±2℃

    Humidade relativa: 90~95%

    Duração: 96 horas

    (Baseado no método 103B Cond de JIS C0022/MIL-STD-202. B)

    Aparência nenhum dano.

    Resistência de contato 40mΩ (máximo)

    Resistência de isolação 10MΩ (mínima)

    A tensão de suporte dielétrica deve encontrar 4-3

    6-5 Ciclismo da temperatura

    5 ciclos de:

    a) -55℃ 30 minutos

    b) +85℃ 30 minutos

    (Baseado em JIS C0025)

    Aparência nenhum dano.

    Resistência de contato 40mΩ (máximo)

    6-6 Pulverizador de sal Estanhado 12 horas/24 horas folheados a ouro da exposição a um pulverizador de sal da solução de 5±1% em 35±2℃. (Baseado no método 101C Cond de JIS C0023/MIL-STD-202. B)
    6-7 Gás do SO2

    24 horas de exposição a 50±5ppm.

    Gás do SO2 em 40±2℃.

    6-8 Gás NH3 uma exposição de 40 minutos ao gás NH3 que evapora da solução da amônia de 28%.



    6-9 Solderability

    Tempo de solda: segundo 5±0.5.

    Temperatura da solda: 245±5℃

    A solda que molha 95% da área imergida deve não mostrar nenhum vácuo, furos de pino
    6-10 Resistência ao calor de solda

    Ao reflowing

    Refira o parágrafo 8

    Solde o método do ferro

    Tempo de solda: segundo 5±0.5.

    Temperatura da solda: 370℃ ~ 400℃

    Aparência nenhum dano.



    7. Força da inserção/retirada do atuador

    [Unidade: kgf]

    Circuitos Na inicial Circuitos Na inicial
    Inserção (máximo) Retirada (mínima) Inserção (máximo) Retirada (mínima)
    02 0,50 0,10 14 1,70 0,34
    04 0,70 0,14 15 1,80 0,36
    08 1,10 0,22 16 1,90 0,38
    10 1,30 0,26 17 2,00 0,40
    12 1,50 0,30 20 2,30 0,46





    3, FAQ
    1) Que é o prazo de entrega?
    Geralmente 5-8 dias de trabalho após o pagamento verificaram, mais longo para ver se há a grande ordem.

    2) Que é o termo do pagamento?
    Nossos termos do pagamento: T/T, Paypal, Western Union, Moneygram, L/C, etc.

    3) Que é a maneira do transporte?
    Através de DHL, de Fedex, de EMS, de UPS, pelo ar, pelo mar… etc.

    4) Você tem o serviço pós-venda?
    Sim. 8 horas de serviço online

    5) Que é sua garantia para os bens?
    Nós substituiremos o 1:1 para os bens defeituosos depois que garantia dos meses sales.12 após a fabricação.
